Test Point Vivo Y91c

Gambar test point Vivo Y91c ini diperlukan pada new security ponsel ini, yang mana sudah tidak bisa lagi dengan hanya langsung colok kondisi Off atau dengan menahan tombol volume up + volume down saja.

Apa Arti Test Point Vivo Y91c?

Tespoint vivo Y91c dalam istilah reparasi yaitu titik CLK yang kita gunakan dengan cara menghubungkannya ke ground agar terdeteksi ke komputer, CLK + GND.

Foto Test Point Vivo Y91c

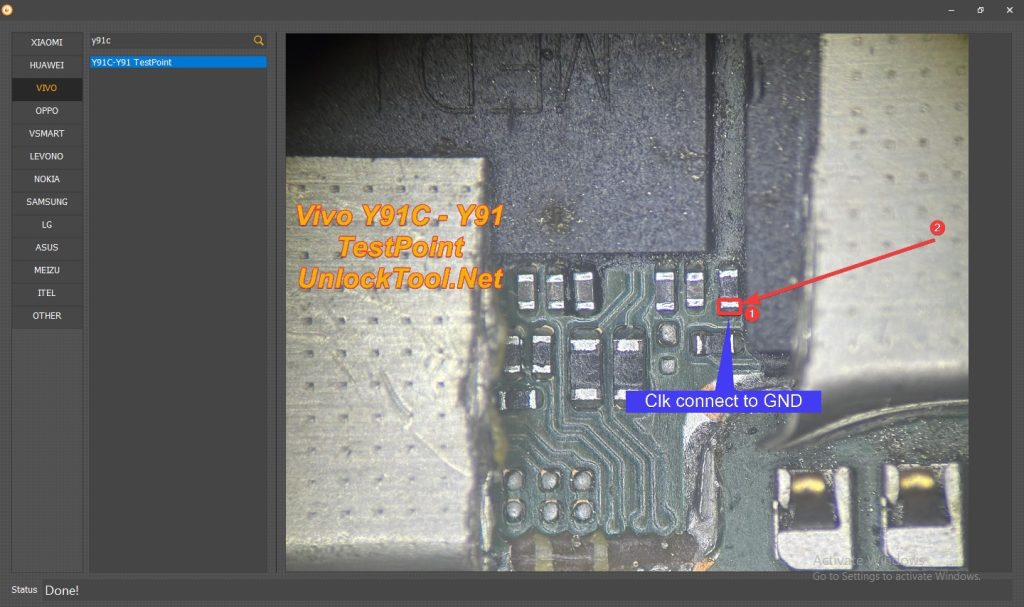

Cara Lihat Test Point Vivo Y91c di Unlocktool

1. Buka aplikasi Unlocktool
2. Klik menu T.POINT di kanan atas
3. Pada daftar model hp pilih VIVO
4. Di kanan nya cari Vivo Y91C-Y91 Testpoint
5. Lalu gambar akan muncul

Cara Menghubungkan Test Point Vivo Y91c

Ada dua cara mudah yang bisa kamu gunakan untuk menghubungkan testpoint vivo Y91c agar terbaca di komputer.

1. Menggunakan Pinset

1. Silakan bongkar mesin hp
2. Kondisikan agar titik CLK pada gambar bisa mudah dijangkau menggunakan pinset
3. Fleksible usb dan baterai jaga agar tetap terhubung di mesin
4. Kabel usb sudah dicolok di hp, sedangkan yg menuju port komputer kita belum colok
5. Hubungkan pinset titik CLK ke Ground ( bisa ke seng penutup ic) sambil colok kabel usb ke komputer/laptop
6. Perhatikan device manager seharusnya sudah terdeteksi
7. Langsung lepaskan pinset dari mesin (jangan lama-lama cukup 2 detik saja)
8. Silakan gunakan tool repair yang mau kamu kerjakan.

2. Dengan Cara Jumper

1. Ambil kabel jumper dan jarum jahit
2. Solder dahulu kabel jumper ke jarum jahit
3. kemudian ujung kabel lain kita solder ke Ground ( bisa di seng atau lainnya yang penting Ground)
4. Usb sudah dicolok duluan ke hp, sedang yang ke komputer masih kita pegang belum dicolo
5. Hubungkan jarum ke titik CLK sambil buru-buru colok kabel usb ke komputer/laptop
6. Cek device manager seharusnya sudah terdeteksi
7. Segera lepaskan jarum dari titik clk
8. Silakan lakukan proses unlock, flash, dll dengan software repair

Solusi HP Mati Setelah Testpoint

Banyak kasus dimana setelah melakukan proses testpoint hpnya malah jadi matot

Penyebab

• Karena disolder langsung titik CLK ke Ground, padahal resistor CLK sensitif mudah rusak terkena solder
• Resistor CLK jadi rusak karena kena solder / bergeser dari pcb

Solusi

• Buang resistor CLK
• Lalu jumper titik resetor itu langsung

Untuk Menghindari Hp Matot Sebab Testpoint

Jangan pernah solder langsung CLK ke Ground, tetapi cukuk solder ke ground saja sedangkan pas ke CLK kita gunakan jarum.

Atau gunakan pinset saja bagi yang sudah terbiasa.

Contoh Penggunaan Testpoint Vivo Y91c
